Drawio是一款圖形制作工具，功能圍繞圖表設計展開，操作直觀，上手簡單，人們可以自由創作流程圖、組織架構圖等多種圖示，可以在網頁運行，打開瀏覽器使用，也能在本地電腦上安裝，文件可以保存為常見格式，方便分享與協作，許多團隊用來規劃項目或梳理思路，有效提升了溝通效率，對需要將復雜信息可視化的個人或群體來說，這是一個非常實用的選擇。

Drawio特色

無縫集成

1、把帶上下文的圖表嵌入到每一個需要的共識頁面里。

2、為達成更佳效果，自帶的搜索功能不只會檢索圖表的文件名，或是包含圖表頁面的標題與內容，還會檢索所有圖表里的文字，讓您輕松找到所需內容。

強大且易于使用

1、能制作流程圖、組織結構圖、UML、ER 圖、網絡圖等多種圖表。

2、借助實用的自動布局功能打造專屬的自定義形狀庫，或是選用工具自帶的大量形狀庫，這些庫中包含數百種視覺元素。

3、利用元數據給圖表添加更多有價值的信息組合。

易于切換

1、用 Gliffy 或 Visio 制作的所有繪圖，都能像原始繪圖一樣快速便捷地導入 draw.io 并進行修改。

2、只需把文件拖放到 draw.io 的繪圖區域，或是運用 Gliffy 批量導入功能，之后根據需求修改即可。

流程圖

1、借助 draw.io 的拖放操作界面或自動布局功能，能輕松制作流程圖。

2、流程圖可幫助您直觀呈現工作流程，不受 BPMN 符號的約束。

組織結構圖

1、通過圖表展示公司員工結構，從未如此簡單。

2、用組織結構圖呈現所在部門或整個公司的人員情況。

網絡圖

1、告別網絡管理的繁瑣，借助 draw.io 快速便捷地呈現包含所有設備的完整網絡。

2、通用圖形元素和特定圖形元素都能用來幫助您展示信息技術基礎設施，無需擔憂其他問題。

Drawio怎么把文字變成豎排

1、使用者在電腦桌面上開啟 Draw.io 工具，進入編輯頁面準備設置。

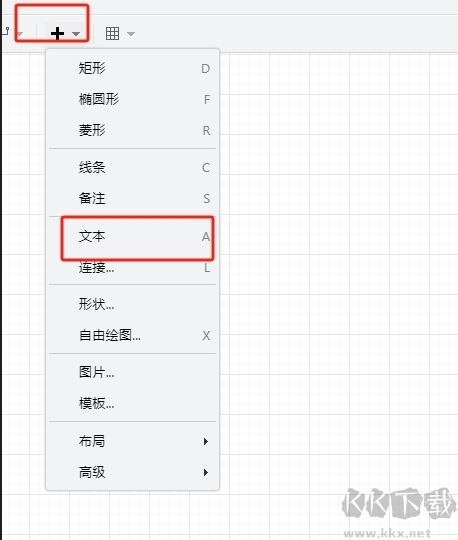

2、隨后在頁面上方的菜單欄中點擊插入選項，在彈出的下拉框里，使用者選擇其中的文本選項。

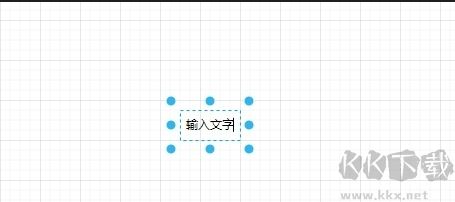

3、這時就能在頁面的文本框中輸入文字內容，能看到當前文字是橫向排列的。

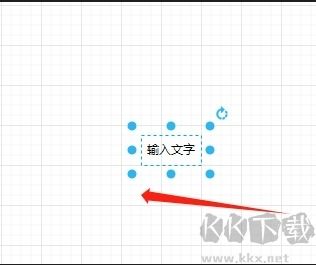

4、使用者若想讓文字豎排，可縮小文本框，點擊出現的圓點來完成縮小操作。

5、當文本框僅能容納一個文字時，就能看到文字的排列方向發生改變。

6、如圖所示，當前輸入的文字成功變?yōu)樨Q排，使用者還能根據需求調整文字大小。

Drawio使用教程

1、開啟 drawio 后，點擊創建新繪圖。

2、接著會提示選擇模板，這里直接創建一個空白框圖(可根據自身情況挑選)。

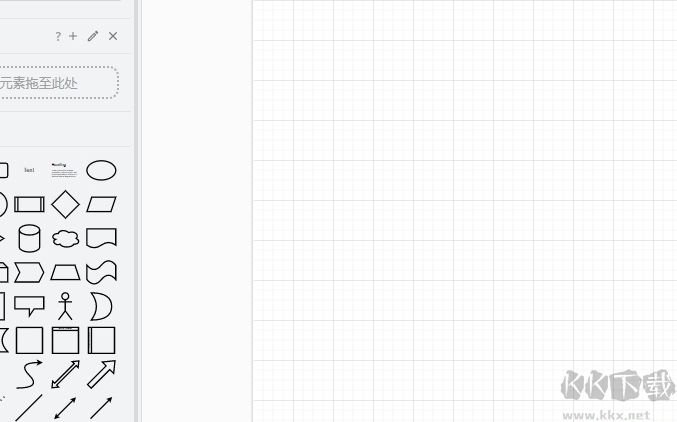

3、創建完成后，界面如圖所示。

4、挑選所需元素拖入 “畫布”(左側有官方給出的各類元素，點擊左下角更多圖形可找到更多類別)，選中元素后，可用鼠標點擊元素邊緣的點對元素進行放大或縮小等操作，雙擊元素就能輸入文字，還能在右側調整樣式、文本、圖形等。

5、若要對齊多個元素，選中多個元素(可通過 ctrl + 鼠標左鍵選中多個目標)，然后點擊調整圖形 -> 對齊，再選擇想要的對齊方式。

6、若要等距擺放多個元素，選中多個元素(可通過 ctrl + 鼠標左鍵選中多個目標)，然后點擊調整圖形 -> 等距分布，再選擇想要的分布方式。

7、把鼠標放在元素上(注意不要點擊，僅放置)，會出現如圖所示的標識，包括四個箭頭(紅圈標出部分)和 16 個小叉叉(綠圈標出部分);若點擊了元素，只會顯示四個箭頭。

8、連接操作有多種，這里僅簡單介紹一種：如剛才所說，把鼠標放在元素上后，元素周圍會出現各類標識，可任意選擇一個作為連接線的起始位置，按住鼠標左鍵(不松開)拖動鼠標到想連接的位置。

9、連接完成后，在右側的 “樣式” 中可修改連接線的樣式、連接方式、顏色、粗細、線形等。

10、之后在 “通用” 里拖一個 Text 元素到想放置的位置;雙擊 Text 元素編輯文字，在右側的 “文本” 中可對文字的顏色、字體、大小等進行設置。

11、有時需要使用現成圖片，點擊 “上方的加號”，再點擊圖片按鈕。

12、隨后可通過 “打開” 按鈕選擇本地圖片，或是通過網上圖片的 url 直接加載。

13、有時工具中沒有提供一些特殊圖案，這時可使用自由繪圖功能自行繪制;點擊 “上方的加號”，再點擊 “自由繪圖”，會彈出一個自由繪圖窗口。

14、點擊 “開始繪圖” 按鈕就能用鼠標隨意繪制，繪制完成后點擊 “結束繪圖” 按鈕，剛繪制好的圖案就會變成一個元素，可隨意使用。

Drawio亮點

1、簡單的操作界面

工具所有功能都清晰地展示在界面上，使用者能快速找到所需功能并開展繪圖工作。

2、矢量的制圖工具

Drawio 中文版包含多種不同類型的矢量流程圖素材，讓使用者繪制的圖形在任何角度下都保持細膩美觀。

3、自定義繪圖操作

使用者可隨意添加圖形、調整排版、進行自定義顏色填充，而且工具提供無限撤銷和重做功能，操作更靈活。

4、多格式輸出設置

若使用者需要用其他格式查看文檔，在成功編輯好流程圖后，可將其導出為圖像或 PDF 格式文件。
