WinTopo Pro(光柵圖像轉換矢量圖像工具)是一款功能強勁的光柵轉矢量工具，可以直接將光柵圖轉換為矢量圖形。矢量圖可以自由無限制重組，而且放大后不失真，和分辨率無關。軟件的主要功能是將光柵圖像中的單線、多條線轉換成對應矢量圖形，還能轉換掃描的地質圖或者工程繪圖，轉換后的矢量圖形適配AutoCAD、中望CAD等CAD工具軟件使用。需要的朋友快來下載試試吧!

WinTopo Pro(光柵圖像轉換矢量圖像工具)使用教程

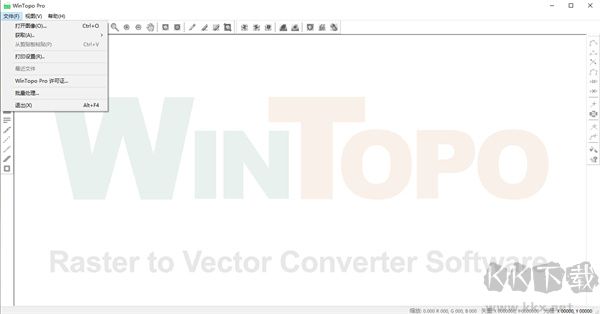

1、打開安裝包，直接運行“Topo.exe”即可使用，已注冊漢化

2、點擊文件-打開圖像，打開需要編輯的圖片

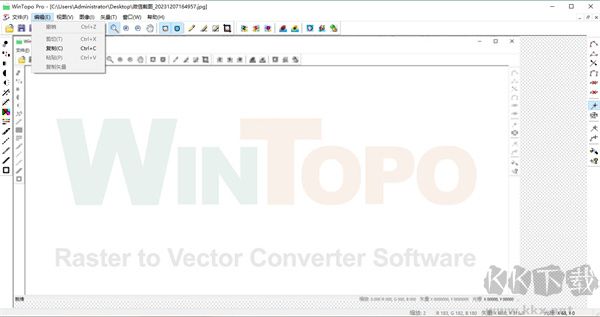

3、選擇“編輯”，可對圖片進行撤銷、剪切、復制等操作

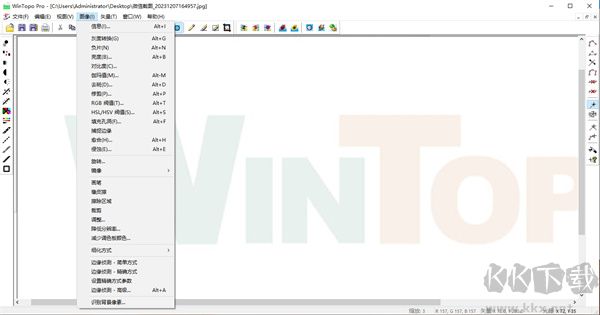

4、點擊“圖像”，可對圖像進行多種處理，如灰度轉換、負像、亮度、對比度、祛斑、修剪等調整，或可打開筆刷、橡皮擦等工具，或可進行邊緣捕捉、填充孔洞及其他細化處理

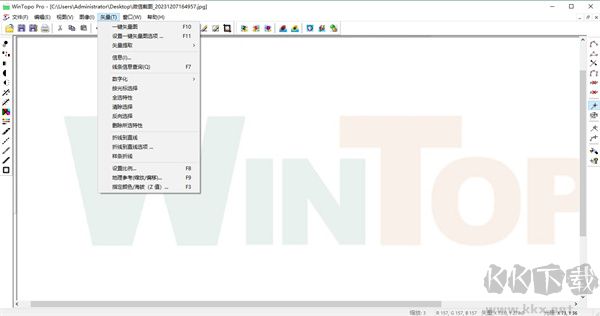

5、打開“矢量”-“單鍵矢量圖”，可將目標文件轉換成矢量圖形

6、選擇“矢量”-“單鍵矢量化選項”，可對要轉換的矢量圖像進行細節化設置，包括細化方式、邊緣偵測、背景、圓弧等等

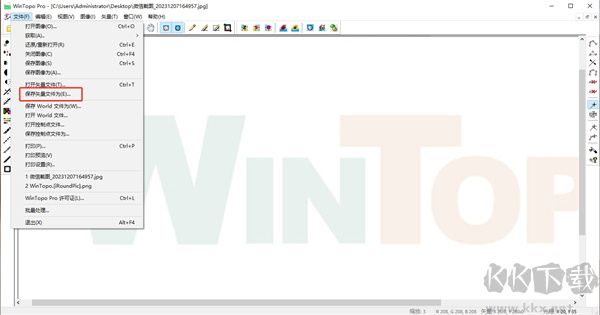

7、完成之后，選擇“文件”—“保存矢量文件為”選項，保存類型可選取為DXF格式

WinTopo Pro核心介紹

1、WinTopo Pro具有一鍵矢量化功能，全程自動化，操作簡便。

2、提供大量微調選項，適合有經驗的用戶使用。

3、WinTopo Pro基于光柵矢量化的研究成果，融合了Zhang-Suen與Stentiford算法，以及用于邊緣檢測的Canny算子方法。

4、結合最新科研成果進行優化，確保輸出效果達到最佳。

5、具備電弧識別能力，能將平滑圓弧精準擬合到圖像的彎曲區域。

6、WinTopo可將彩色圖像直接矢量化為彩色CAD圖紙，此功能在其他同類系統中極為罕見!

7、WinTopo Pro配備強大的地理配準功能，可對矢量結果進行縮放、旋轉、平移及傾斜校正，使其精確匹配坐標系，適用于CAD/GIS/CNC系統。

8、支持?jǐn)?shù)字化處理與矢量圖形編輯。

9、用戶可指定輸出層級，便于生成適用于3D CAD或GIS系統的矢量數據。

10、內置多種圖像預處理功能，助您從原始圖片中提取最優結果。

11、WinTopo Pro運行高效，處理大型圖像僅需數秒至數分鐘。

12、WinTopo Pro附帶詳盡且實用的幫助文檔，覆蓋各項功能操作說明。

WinTopo Pro個性特色

1、一鍵矢量化，全程自動，上手容易。

2、依托光柵矢量化研究基礎，采用Zhang-Suen和Stentiford算法，并結合Canny算子進行邊緣檢測。

3、融合前沿技術成果，確保轉換質量最優。

4、可掃描老舊平面圖、存檔圖紙乃至普通照片進行處理。

5、能將來自掃描儀或其他來源的圖像轉換為適用于CAD、GIS及CNC系統的矢量圖形。

6、可進一步轉化為可直接使用的CAD數據。

7、支持以TIFF、GIF、JPEG、PNG或BMP格式保存圖像。

8、任何圖像均可通過WinTopo Pro導出為DXF或其他矢量文件格式。

9、提供多種圖像處理模式，如灰度轉換、負片效果、亮度與對比度調節，以及祛斑、修整、閾值設定、孔洞填充、邊緣捕捉等類似Photoshop的功能。

10、具備鏡像、畫筆、橡皮擦、區域清除、裁剪、降低分辨率、邊緣檢測等豐富實用的編輯工具。
