Nano Measurer是一款便捷高效的粒度分析軟件，用于粒徑分布數據的導出與計算處理，包括對圖像文檔在納米尺度下的長度、寬度、直徑等尺寸信息進行統計解析，支持顆粒與顆粒之間距離的測定與分析。基于Visual Basic 6.0 (SP6)編程語言開發完成，具備數據導出、結果整理、圖表生成等多項處理能力。有需要的朋友趕快下載使用吧！

Nano Measurer簡單教程

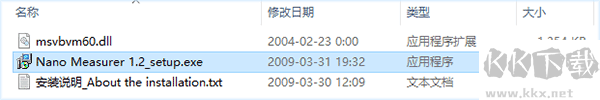

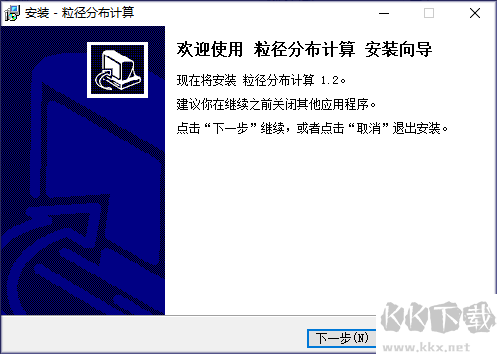

1、用戶可以點擊本網站提供的下載路徑下載得到對應的程序安裝包，解壓后雙擊“exe”進行安裝。

2、完成應用程序的安裝。

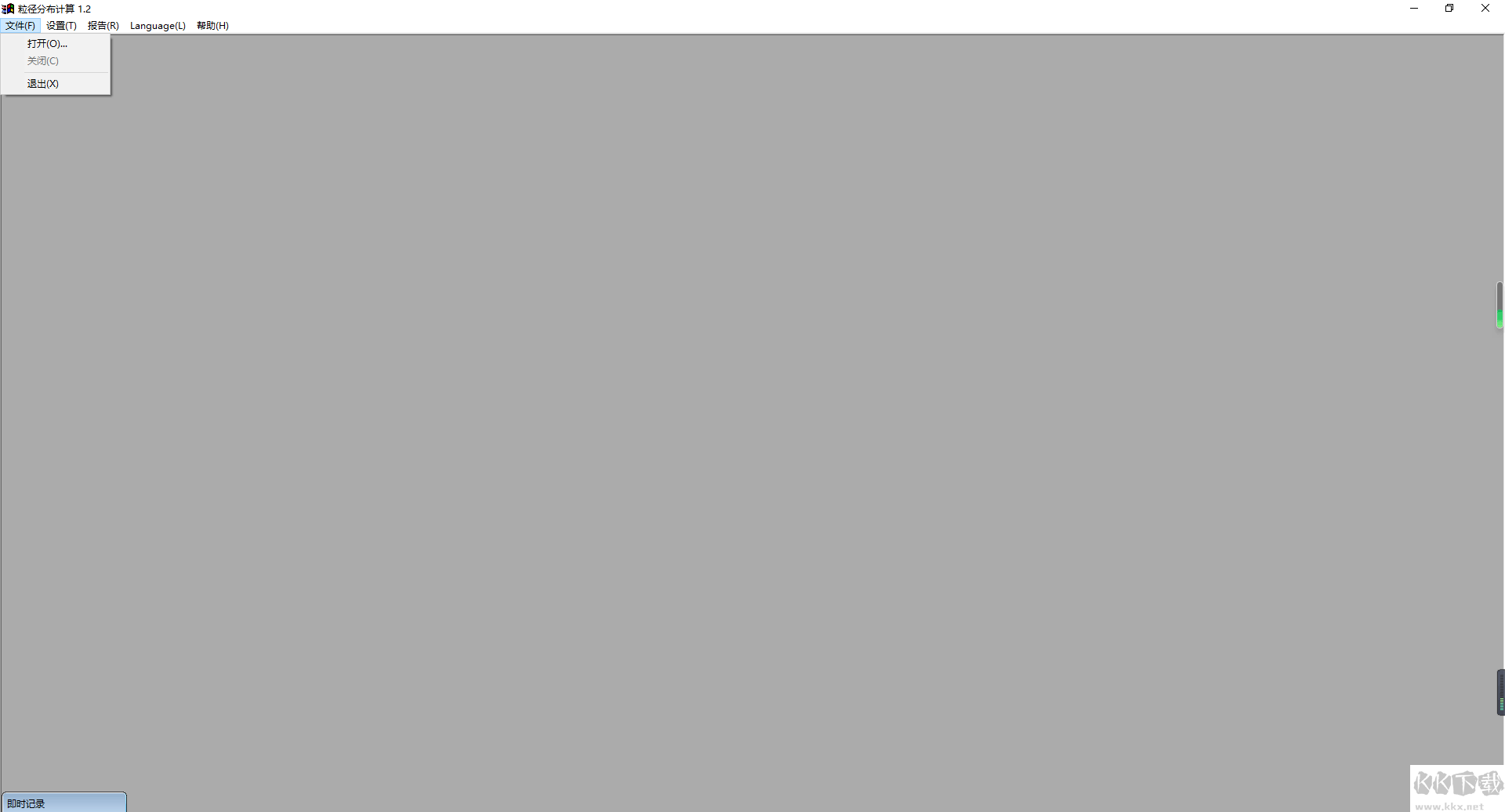

3、安裝結束以后打開軟件，點擊“文件-打開”導入文件。

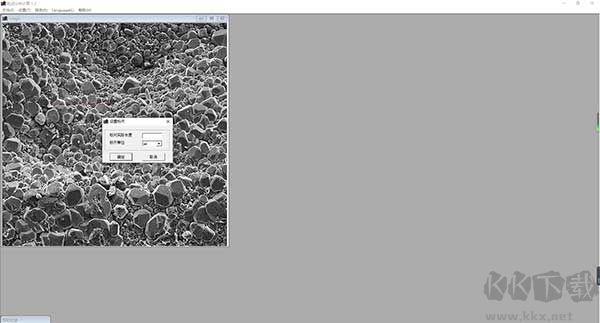

4、在圖片上按住鼠標左鍵不放，拖動鼠標，由此確定標尺，單擊菜單“設置-標尺”，在窗口中輸入標尺真實長度和單位。

5、拖動鼠標在圖中標示多個，程序會記錄其序號和粒徑，結果會在“即時報告”窗口中顯示。對于效果不理想的顆粒，可將鼠標放在圖片的顆粒序號上，單擊鼠標右鍵刪除，或在"即時記錄"窗口中選擇某個顆粒序號，單擊鼠標右鍵刪除。

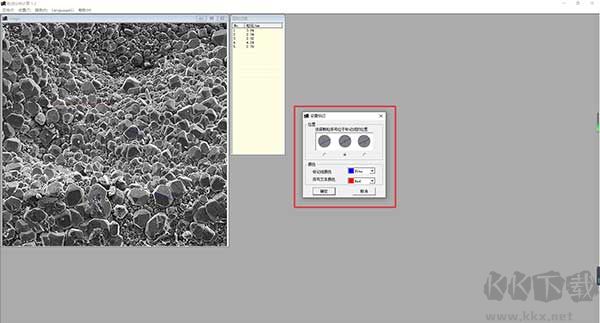

6、測量粒徑中，可以點擊菜單“設置-標記”，選擇顆粒序號在標記線的合適位置和顏色。

7、當被測量的顆?？倲?shù)達到10個，可以單擊菜單“報告-查看報告”。

8、測量顆粒中，可隨時在電鏡圖片的空白區域內，單擊鼠標右鍵，選擇菜單，放大縮小電鏡圖片(最大放大3倍，最小縮小0.25倍)。

Nano Measurer軟件特色

1.該粒徑分布計算軟件支持放大查看圖片中的顆粒細節;

2.可協助您解析圖片中顆粒的各項數據信息;

3.兼容電鏡文件導入，方便瀏覽其中的顆粒圖像;

4.允許自由拖動圖片，便捷檢視不同區域的顆粒狀況;

5.內置報告生成功能，能將分析結果整理成規范報告;

6.也可選擇將顆粒相關數據導出并記錄至TXT文檔;

7.將鼠標懸停在電鏡圖片的顆粒序號上，可查看對應信息;

8.程序默認設定的樣本組數為10組;

9.支持自定義設置更多顆粒測試樣本數量;

10.新版軟件在圖片顆粒分析功能上實現了性能增強。

Nano Measurer軟件亮點

1、可精準完成粒徑分布的計算與分析工作。

2、能夠分析粒度尺寸、粒度分布情況，還能適配納米線、納米顆粒的尺寸分布檢測需求。

3、可對各類與尺寸相關的圖片進行分析，例如求解晶面間距等專業參數。

4、操作邏輯簡潔易懂，新手也能快速上手運用。

Nano Measurer常見問題

Q：為何放大或縮小圖片時，顆粒標記與顆粒直徑會出現抖動?

A：顆粒標記與直徑數值均通過控件加載呈現。在放大或縮小圖片過程中，為維持顯示比例，每個已標記顆粒對應的標記符號和直徑數值(控件)坐標都需同步變動，因此會產生短暫抖動現象。

Q：統計分布報表中為何會出現“3.99999”這類近似整數的數據?

A：這是因Visual Basic 6.0 中部分?jǐn)?shù)據的存儲方式與計算機寄存器存在適配差異導致的，實際使用時可將3.99999等效視為4.0。

Q：為何未加入圖層掃描功能以自動識別每個顆粒?

A：1、該功能需具備扎實的計算機圖像處理編程基礎，而本人主修專業為化學，在該編程領域的積累有限;

2、顆粒形態多樣，除球形外，還存在橢圓形、方形、棒狀等不規則形態，這類幾何不規則顆粒在不同角度掃描下，得出的粒徑結果可能存在差異;

3、多數電鏡圖片的背景與顆粒之間對比度較低，增加了自動識別的難度。

Nano Measurer更新日志

v1.2版本

1、增加圖片放大/縮小功能

2、修改了文件導出內容

3、增加英語界面
