StarUML是一款開源且免費提供的UML建模軟件。可以構建用例圖、類圖、序列圖、狀態圖、活動圖、通信圖、組件圖、部署圖及復合結構圖等多種標準UML圖表。具備高度適應性與擴展能力，兼容XMI、JPG、JPEG、BMP、EMF及WMF等多種文件格式。內有23種經典GoF設計模式以及三種EJB模式，輔助設計更清晰規范的架構。趕快下載使用吧！

StarUML畫用例圖如何使用?

1、打開StarUML軟件，選擇“Empty Project”，單擊OK。

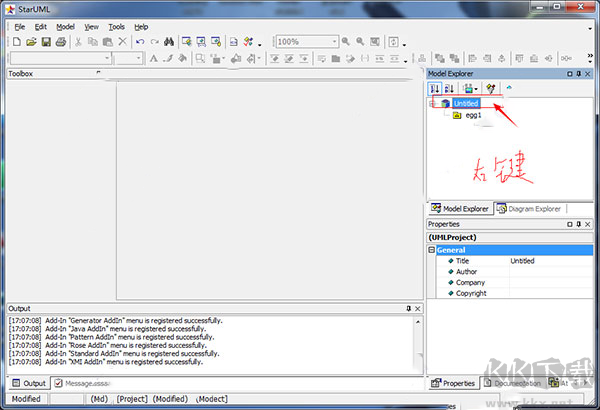

2、右鍵單擊界面中的“Untitled”，選擇“Add”-“Model”，命名為egg1。

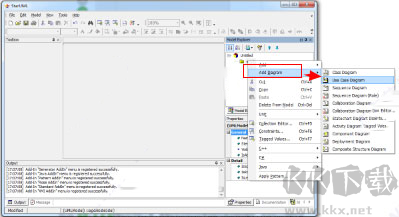

3、右鍵單擊egg1，選擇“Add Diagram”-“Use Case Diagram”，創建了一個用例圖，命名為“用例圖1”。

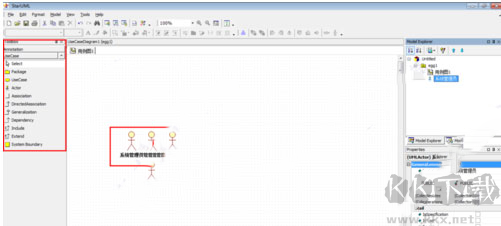

4、點擊左邊工具欄中的工具，直接在右邊空白處單擊即可畫出相應圖形，并且可以為圖形命名。

5、右鍵單擊所畫圖形，設置圖形的屬性，依次重復作畫即可。

StarUML軟件優勢

1.擴展經理便捷管控能夠輕松檢索并安裝第三方擴展資源，豐富軟件功能邊界。眾多擴展均采用開源模式開發，且托管于Github平臺，支持對擴展進行分支復刻，自主二次開發定制專屬功能，滿足個性化建模需求。

2.模型驅動開發高效適配建模數據以簡潔易懂的JSON格式存儲，數據結構清晰且易于解析?；谶@一特性，可通過自定義模板快速生成契合自身需求的定制化代碼，大幅提升開發效率，實現建模與開發流程的無縫銜接。

3.快速建模提升效率在快速編輯模式中內置多種操作縮寫，支持一次性完成元素與關系的創建，例如子類構建、接口支持等常見建模操作。無需繁瑣步驟疊加，簡化建模流程，幫助快速搭建模型框架。

StarUML軟件功能

1.全面兼容UML 2標準 StarUML完美適配UML 2.x規范，涵蓋11種核心UML圖類型，具體包括類圖、對象圖、用例圖、組件圖、部署圖、復合結構圖、序列圖、通信圖、狀態圖、活動圖以及配置圖，可滿足各類軟件建模場景的需求。

2.實體關系圖(ERD)專項支持具備實體關系圖創建功能，該圖型是數據庫建模的常用工具。軟件采用烏鴉腳符號構建ERD，相較于傳統的陳式符號，具備更強的可讀性與易用性，降低數據庫建模的學習與使用門檻。

3.高效快速建模能力在Quick Edit功能模塊中支持多種短語快捷操作，可一次性完成元素及對應關系的創建，諸如子類生成、界面支持等操作均可快速實現，顯著提升建模效率。

4.Retina高分辨率顯示適配原生支持Retina(高DPI)顯示效果，軟件內所有圖表、文字及圖標均能呈現清晰銳利的視覺效果。同時支持將圖像導出為高DPI位圖格式(PNG和JPEG)，保障導出文件的顯示質量。

5.靈活擴展管理功能通過擴展管理器，可便捷地從官方擴展注冊表或Github代碼倉庫中查找、安裝所需擴展。無需復雜操作，即可快速拓展軟件功能，適配多樣化使用場景。

6.模型驅動開發支持建模數據以簡潔的JSON(JavaScript對象符號)格式存儲，結自定義模板，能夠輕松生成定制化代碼，實現模型與開發的高效聯動。

7.全流程代碼工程能力兼容多種主流編程語言，包括Java、C#和C ++等。既支持從已構建的模型直接生成源代碼，也可通過逆向工程，從現有源代碼反向構建出對應的模型，實現建模與開發的雙向聯動。

8.開放API自定義拓展提供開放API接口，支持自主添加菜單、UI界面、對話框等交互組件，甚至可自定義建模語言，涵蓋元模型構建、符號定義及驗證規則設置等核心能力，充分滿足高階個性化定制需求。

9.異步模型驗證保障規范內置多種UML模型驗證規則，在保存或打開模型文件時，系統會自動啟動異步驗證流程，實時檢查模型是否符合規范，及時發現并提示問題，保障模型的準確性與規范性。

10.HTML文檔發布功能支持生成HTML格式的模型文檔，該文檔可兼容絕大多數主流網頁瀏覽器，方便在線查看、分享模型相關信息，提升團隊協作中的文檔交互效率。

11.PDF導出適配打印需求具備PDF導出功能，支持自定義頁面布局(縱向或橫向)及頁面大小(包含B5、B4、A3、A4、字母等多種規格)，導出的PDF文檔格式規整，適配各類打印場景。

12.Markdown編輯支持允許使用Markdown語法編輯模型元素的說明文檔，同時內置Markdown語法高亮顯示與實時預覽功能，兼顧編輯便捷性與文檔可讀性，提升模型文檔的撰寫效率與質量。

StarUML更新日志

v7.0.0版本

基于設備的許可模式

美人魚支持

Azure 架構支持

通過MCP實現AI集成
