YQArch(CAD工具箱)是一款為建筑設計、裝飾設計以及相關專業打造的輔助繪圖工具，可以搭建簡單易用、高效快捷的制圖環境。提供簡體中文、繁體中文、英文三個語言版本，支持多用戶系統，可以幫助多家公司繪制圖形。內置多項完整設置，能顯著提升設計師工作效率，還能精準以毫米、厘米、分米、米、英寸等單位繪圖，墻厚、圖塊等設置項會隨之對應調整。需要的朋友快來下載試試吧!

YQArch設計CAD插件怎么安裝到CAD軟件中？

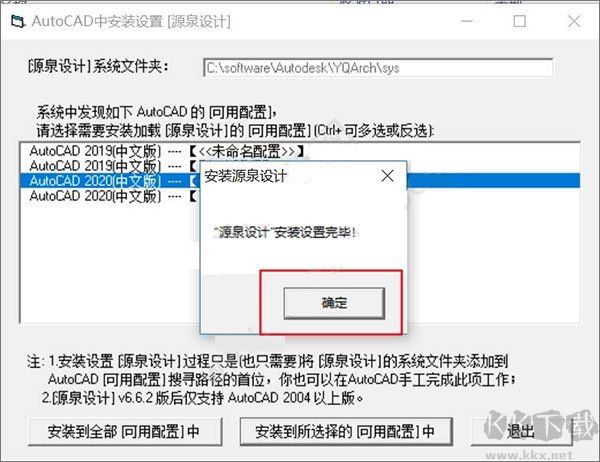

1、在本站下載解壓，得到Y(jié)QArch源泉設計CAD插件，打開文件夾找到setup雙擊運行。選中需要加載的配置，比如AutoCAD2020中文版，點擊安裝到所選中的配置中；

2、之后便可以看到源泉設計已經安裝完成啦；

3、如下圖所示，打開Autocad軟件，即可看到源泉設計；

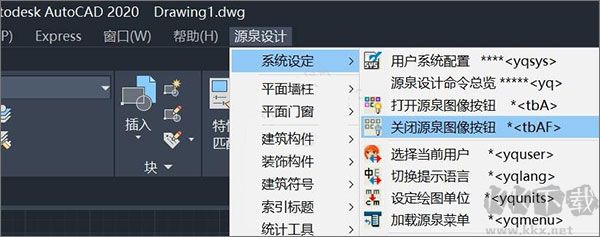

4、如果左側出現一堆圖標，可以一鍵關閉；

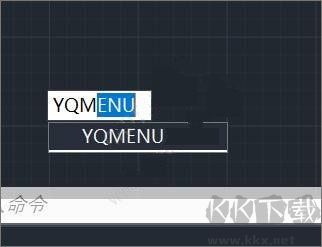

5、如果不顯示源泉設計菜單，可在命令欄輸入yqmenu回車加載；

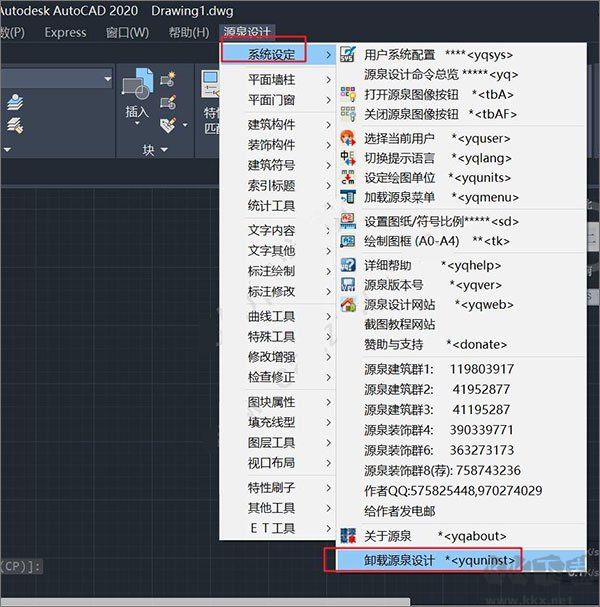

6、如果要卸載的話，那么點擊系統設定-卸載源泉設計，卸載后再刪除安裝文件夾即可。

YQArch功能特點

1、支持中文簡體與中文繁體兩種語言版本。

2、內置多用戶系統，可同時為多家公司進行繪圖，并各自保存完整的獨立配置。

3、繪圖單位靈活，支持毫米、厘米、分米、米及英寸，墻厚、圖塊等參數會隨單位自動適配。

4、功能全面且操作簡便，完全兼容并保留用戶原有的AutoCAD或天正繪圖習慣。

5、內置大量“裝飾構件”“建筑構件”和“建筑符號”繪圖命令，門窗、墻體、柱子等元素可實時自動修剪銜接。

6、配備類似ACDSee的圖庫管理系統，界面直觀，便于日常維護與調用。

7、對AutoCAD的部分基礎功能進行了增強，包括文字處理、尺寸標注、圖層管理、圖形編輯與繪制等。

YQArch系統要求

軟件授權：免費、免注冊軟件；

軟件語言：簡體中文/英文版，繁體中文/英文版；

運行環境：Windows XP/2000/2003/Vista/7/8/10.AutoCAD 2004–2023(32位/64位)，浩辰CAD 8、2020–2021；

YQArch有關問題

1、安裝“源泉設計”前，建議先對電腦進行CAD病毒查殺，以免干擾安裝流程。

將“源泉設計”軟件包解壓至任意指定文件夾(例如：“D:\yqarch\sys”，注意：路徑中不得包含括號)，然后運行一鍵安裝程序 setup.exe(浩辰CAD 用戶請使用 gsetup.exe)，按提示選擇需關聯的 AutoCAD 或浩辰CAD 用戶配置文件(Profile)，即可快速完成安裝設置。

若使用 Windows 10 系統，請在 AutoCAD 中將源泉的系統文件夾(如 yqarch\sys)添加為受信任位置。

2、AutoCAD：

若一鍵安裝未成功，可將 sys\install.vlx 文件直接拖入 AutoCAD 繪圖窗口，完成“源泉設計”的安裝;

若啟動文件 “sys\acad.lsp” 與您自編的程序存在沖突，安裝后可將其刪除，并手動將“源泉設計”的啟動文件 yqstart.lsp 添加至 AutoCAD 啟動組(通過 AutoCAD 的 ap 命令加載);

在天正建筑(5.0–9.0)環境下，安裝方式與上述一致;

強烈建議安裝 AutoCAD 擴展工具(AutoCAD Express Tools)。AutoCAD 2005 及以上版本已自帶該工具，安裝 AutoCAD 時勾選即可。

3、浩辰CAD：

若一鍵安裝失敗，可采用手動方式安裝，步驟如下：

手動安裝源泉設計方法；

若一鍵安裝未生效，或您偏好手動操作，可按以下流程完成安裝(效果與一鍵安裝無異)：

將“源泉設計”軟件包完整解壓至任意指定目錄(例如：“D:\yqarch\sys”，注意：路徑中不可含括號);

啟動 AutoCAD 或浩辰CAD，進入系統配置界面：“菜單(Menu)→ 工具(Tools)→ 選項(Preferences)”;

a. 在彈出的對話框中，選擇“文件(Files)→ 支持文件搜索路徑(Support File Search Path)”;

b. 點擊【添加(Add)】按鈕，加入源泉設計的系統路徑，如 “D:\YQArch\sys”;

c. 點擊【上移(Move Up)】按鈕，將該路徑移至列表最頂端;

d. 點擊“OK”確認并關閉配置窗口;

退出 CAD 軟件后重新啟動，安裝即告完成!
