鋼結構預埋件計算工具是一款面向鋼結構預埋件設計工作而研發的輕量化、高效實用的運算軟件。嚴格根據《玻璃幕墻工程技術規范》JGJ 102-2012(送審稿)附錄A中的預埋件設計公式進行開發，能夠給設計人員提供精確可靠的計算結果，適合從事鋼結構預埋件設計的技術人員使用。界面布局清晰，參數輸入欄位明確，邏輯順序符合設計習慣。趕快下載使用吧！

鋼結構預埋件計算工具使用教程

1、我們?cè)诒菊鞠螺d并解壓軟件，雙擊應用程序“預埋件計算.exe”即可進入如下所示的軟件主界面，

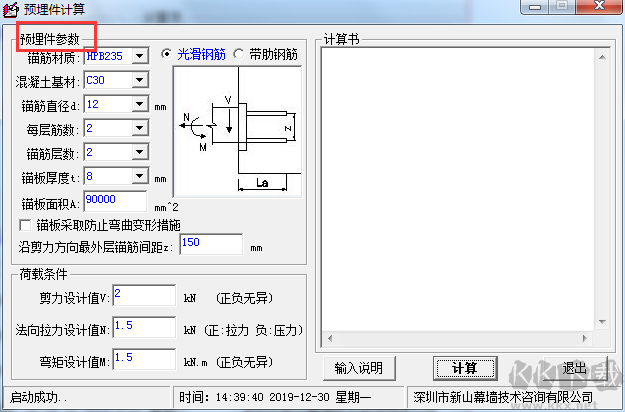

2、我們?cè)谶M(jìn)行計算前需要先對預埋件參數進行設置，

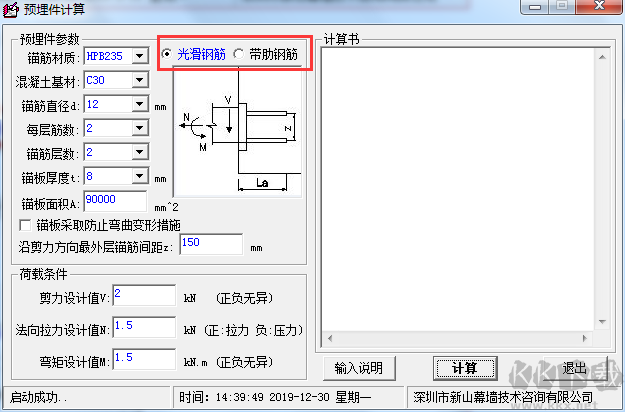

3、其能夠支持光滑鋼筋以及帶肋鋼筋兩種，用戶根據實際的計算需求來勾選，

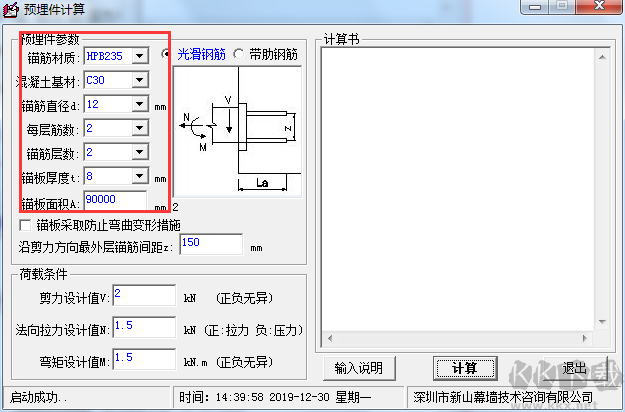

4、我們輸入錨筋材質、混凝土基材、描筋直徑d、每層筋數等基本的預埋件參數，

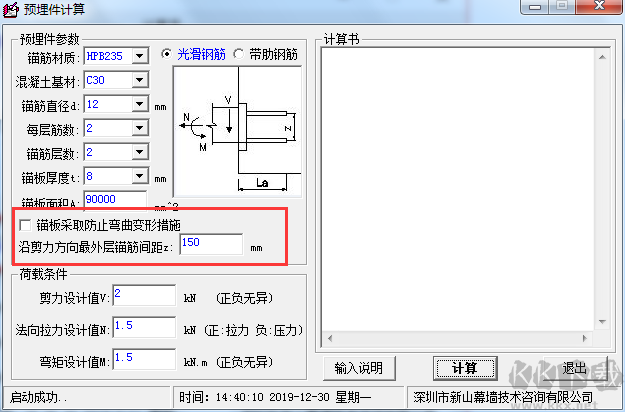

5、用戶可以根據需要選擇是否勾選【錨板采取防止彎曲變形措施】的選項，并輸入沿剪力方向最外層錨筋間距z，

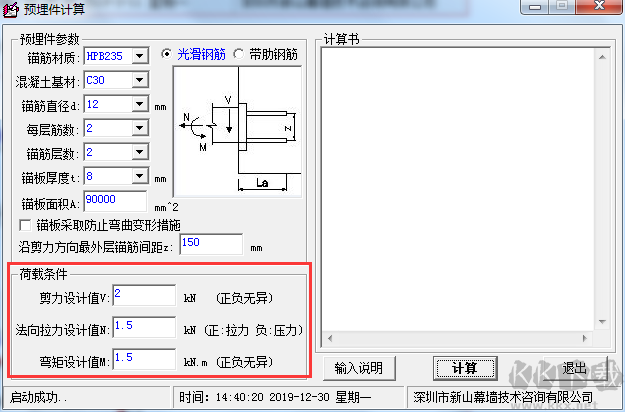

6、載荷條件設置，我們隊剪力設計值N、法向拉力設計值N、彎矩設計值M進行設置，

7、最后，我們點擊【計算】按鈕，然后在計算書一欄下即可得到埋件參數、錨筋總截面積As、錨固長度計算的結果，以上就是預埋件計算軟件使用教程了。

鋼結構預埋件計算工具軟件特色

1.操作極簡易用，只需輸入預埋件參數、荷載條件，就能快速完成計算，無需復雜操作。

2.免安裝設計，打開即可直接運行，大幅降低使用門檻，便捷性拉滿。

3.內置簡易圖形顯示功能，可輔助查看及錄入數據對應的圖形效果，直觀清晰。

4.計算結果所見所得，點擊計算后，全部結果直接呈現在計算書界面，呈現形式簡潔明了。

5.完全免費使用，是一款無任何收費門檻的預埋件計算工具。

6.為設計人員減負，無需開展繁雜手動計算，讓預埋件計算工作更高效便捷。

7.兼容多種型號的錨筋材質與混凝土基材，適配不同場景需求。

鋼結構預埋件計算工具軟件功能

1.輸入錨筋材質、混凝土基材、錨筋直徑、每層筋數、錨板層數、錨板面積等基礎參數，即可快速完成預埋件計算。

2.精準計算埋件核心參數，包括抗拉強度設計值fy、混凝土軸心抗壓強度設計值fc、剪力設計值V、彎矩設計值M、鋼筋層數影響系數αr、錨筋抗剪承載力系數αv、錨板彎曲變形折減系數αb。

3.自動計算錨筋總截面積As，清晰羅列該面積需滿足的條件，同時自動判定錨筋直徑是否達標。

4.支持錨固長度計算，可得出混凝土軸心抗拉強度設計值ft、錨筋外形系數α、錨固長度設計值la;其中抗震設計錨固長度按1.1倍取值，錨筋面積超出設計值時，錨固長度可適當折減，但最小值不低于180mm。

5.依據《玻璃幕墻工程技術規范》研發制作，兼具規范性與準確性，保障計算結果精準可靠。

6.兼容光滑鋼筋、帶肋鋼筋兩種類型，滿足不同鋼筋材質的計算需求。

7.支持為錨板設置防彎曲變形措施，助力在計算中兼顧更多關鍵參數，提升計算全面性。
